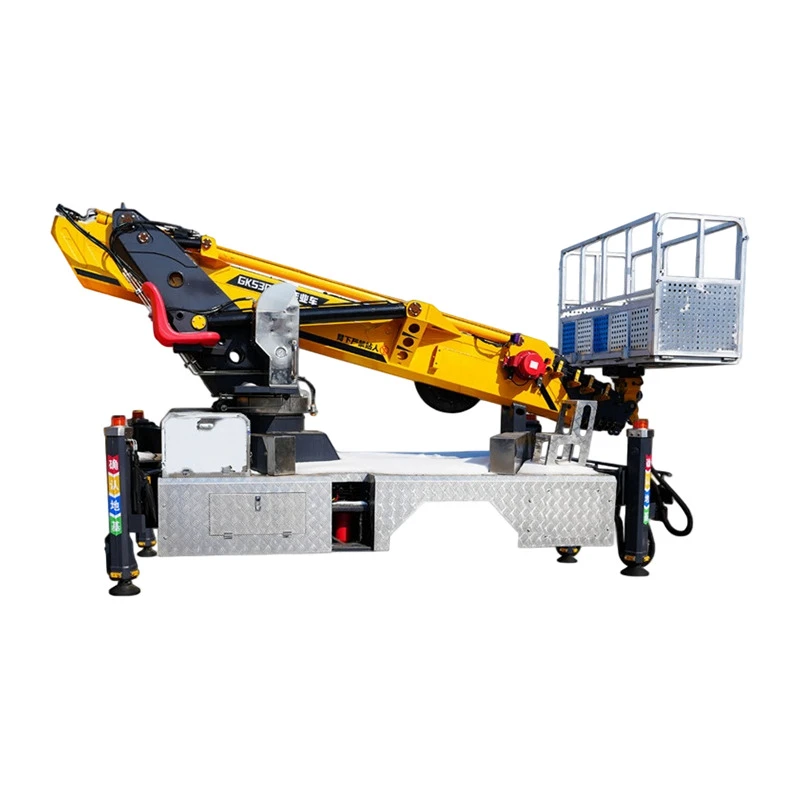

Efri bygging

Efri burðarvirkið er kjarnavinnubúnaður vinnupalla sem ber ábyrgð á lyftingu, snúningi og staðsetningu. Það er fest fyrir ofan undirvagninn og ákvarðar rekstrargetu búnaðarins. ISUZU ökutækisliðsbómulyftan samþættir fullkomið efra kerfi þar á meðal bómusamsetningu, sveiflubúnað, vökvakerfi, stjórnkerfi og vinnupallur – sem skilar nákvæmum, öruggum og skilvirkum loftaðgerðum með raf-vökvahlutfallsstýringu.

1. Bommkerfi

Bóman er aðal virkjunarbúnaðurinn sem ákvarðar vinnuhæð og útvíkkun:

Vinnuhæðir eru 20 metrar, 27 metrar, 30 metrar, 33 metrar, 35 metrar, 36 metrar, 40 metrar, 45 metrar, 50 metrar og 60 metrar.

• Liðskipan: Fjöl-hljörn bóma með „upp-yfir-og-niður“ hindrunargetu-úthreinsunar – sveigjanleg staðsetning í kringum hindranir
• Sjónaukahlutir: Sumar gerðir eru með 4 hluta sexhyrndum samstilltum sjónaukabómum - fyrirferðarlítil, stíf uppbygging með lágmarks sveigju til hliðar

• Fokkarmur: Viðbótar sveiflufokkur við bómuodd stækkar enn frekar vinnusvið og sveigjanleika í staðsetningu

2. Sveiflukerfi

Sveiflubúnaðurinn gerir kleift að snúa efri byggingunni lárétt miðað við undirvagninn:

• 360 gráðu samfelldur snúningur: Plötusnúður snýst heilan hring fyrir núll-blinda-aðgerð
• Sveifludrif: Snúningsminnkari + vökvamótor eða rafmótorsdrif; úrvals gerðir eru með rafhemlun fyrir mjúkar, stjórnaðar hreyfingar

3. Vökvakerfi

Vökvakerfið knýr allar hreyfingar yfirbyggingar:

• Raf-Vökvakerfishlutfallsstýring: Lykilíhlutir (stýriventlar, jafnvægisventlar, vökvahólkar) frá hágæða vörumerkjum – mjúk skipting, skreflaus hraðastjórnun
• Tvöfaldur jafnvægisventlar: Settir upp á bómustrokka - tryggir stöðuga lyftingu, kemur í veg fyrir högg frá skyndilegum álagsbreytingum

• Neyðardælukerfi: Handvirkt/rafmagns öryggisafrit fyrir endurheimt palls ef aðalkerfisbilun verður

4. Vinnupallur og efnistökukerfi

• Vinnukarfa/pallur: Staðsett við bómuodd – rúmar 1-2 manns (200-300 kg afkastagetu) með öryggishlífum
• Sjálfvirk efnistöku: Vökvakerfi eða vélræn sjálf-jafnrétting heldur pallinum láréttum óháð stöðu bómu – tryggir öryggi stjórnanda

• Snúningur pallur: Sumar gerðir eru með 180 gráðu vökvakerfissnúning á palli fyrir lengri vinnuhorn

5. Stjórnkerfi

• CAN-Strætóstýring: CAN-farartækisbygging með fullri-rútu – snyrtileg raflögn, þægileg bilanagreining
• Þrjár stjórnstöðvar: Handvirk stjórn á plötuspilara, fjarstýringu með tengingu við jörðu, þráðlaus fjarstýring – staðall fyrir öryggisafritunarkerfi

• Snjöll öryggisvöktun: Stigskynjarar, ofhleðsla hljóð-/sjónviðvörunar, sjálfvirk takmörkun á umslagi

Efri kerfið samþættir marga öryggisvarnarbúnað til að tryggja örugga notkun allan vinnuferilinn:
